QuickSight

QuickSightは、公式MySQL data sourceを通じてDirectly queryまたはImportモードでApache Dorisに接続できます

Prerequisites​

  • Apache Dorisのバージョンは3.1.2以上である必要があります

  • AWSサーバーがDorisクラスターにアクセスできるように、Dorisデプロイメント環境に応じてネットワーク接続（VPC、security group設定）を構成する必要があります。

  • 宣言されたMySQL互換性バージョンを調整するために、DorisにMySQL clientで接続して以下のSQLを実行してください：

    SET GLOBAL version = '8.3.99';

検証結果:

mysql> show variables like "version";
+---------------+--------+---------------+---------+
| Variable_name | Value  | Default_Value | Changed |
+---------------+--------+---------------+---------+
| version       | 8.3.99 | 5.7.99        | 1       |
+---------------+--------+---------------+---------+
1 row in set (0.01 sec)

QuickSight を Apache Doris に接続する​

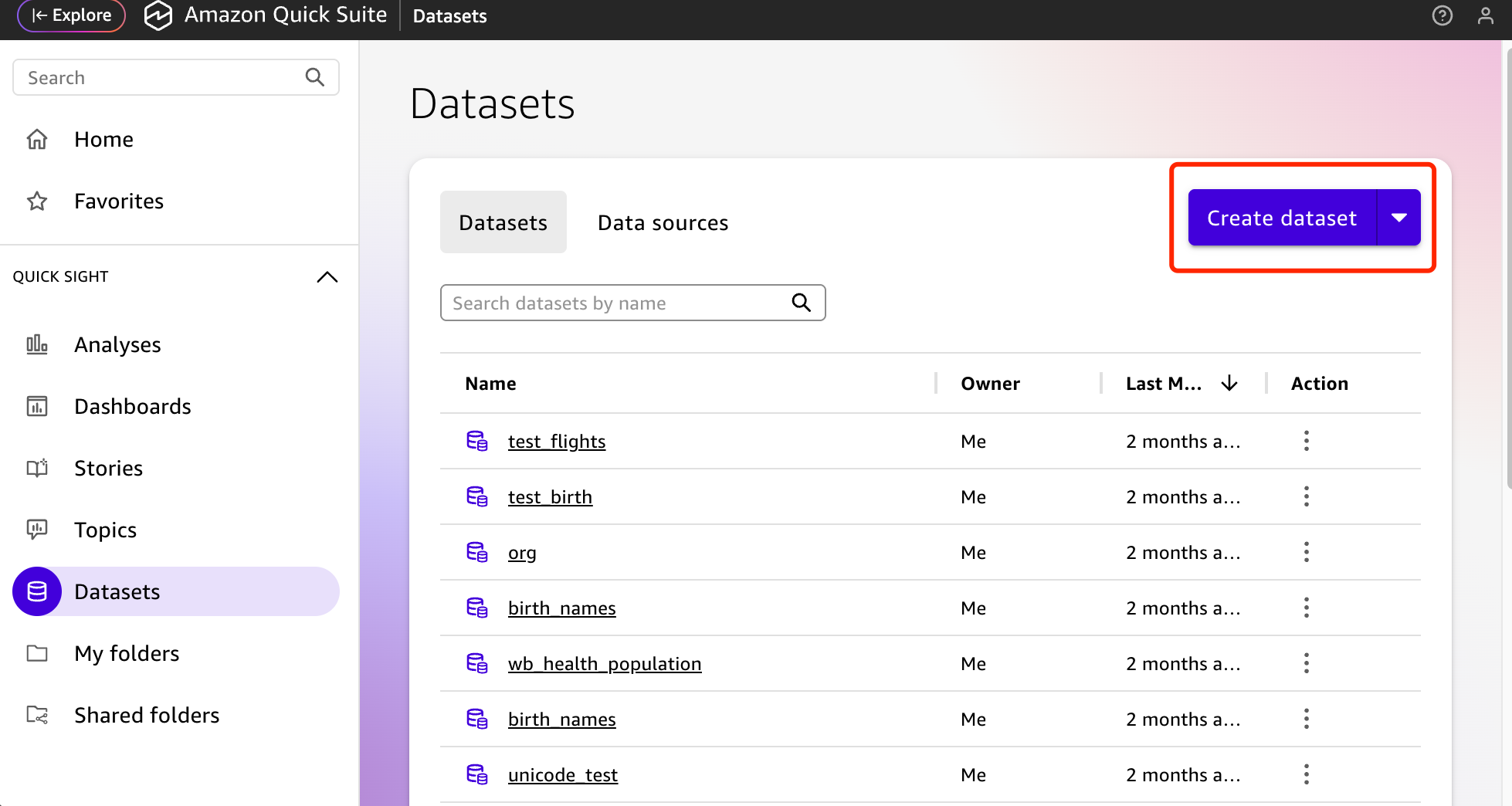

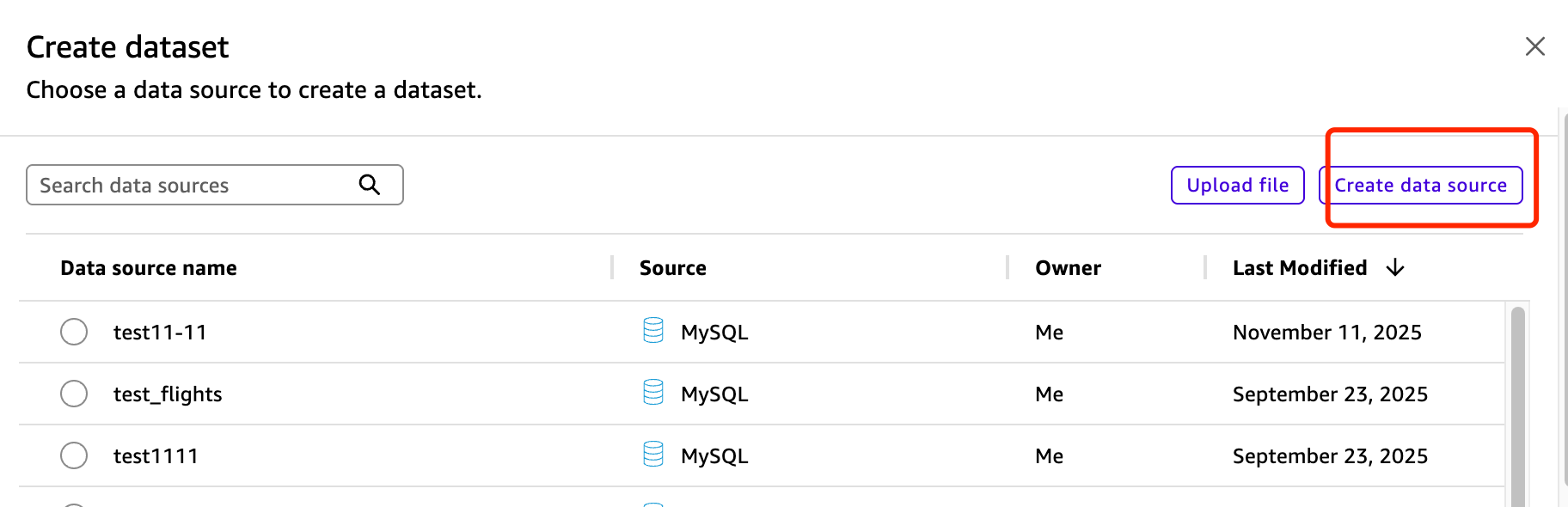

まず、https://quicksight.aws.amazon.com にアクセスし、Datasets に移動して「New dataset」をクリックします：

New dataset1

New dataset2

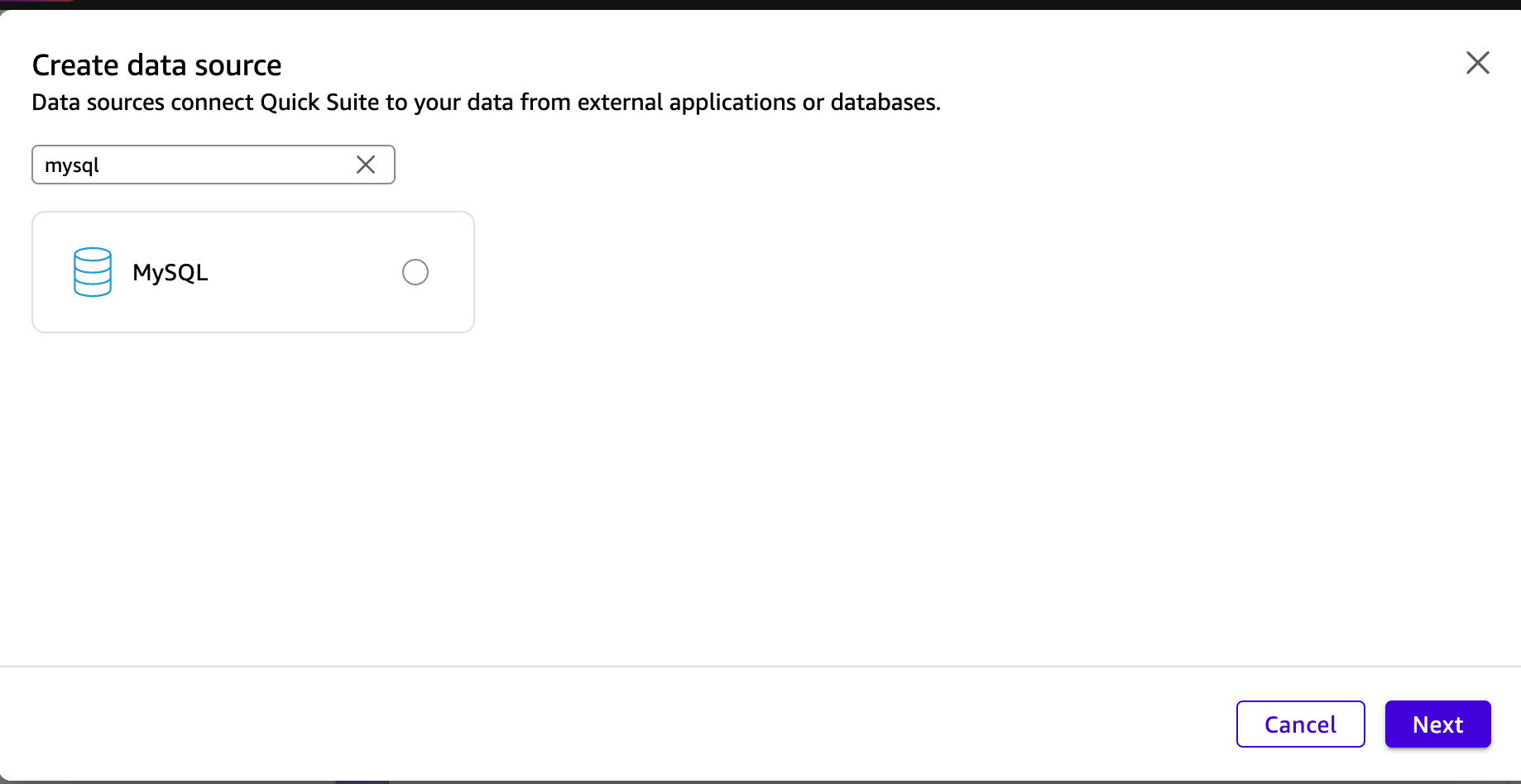

QuickSight にバンドルされている公式の MySQL connector を検索します：

connector

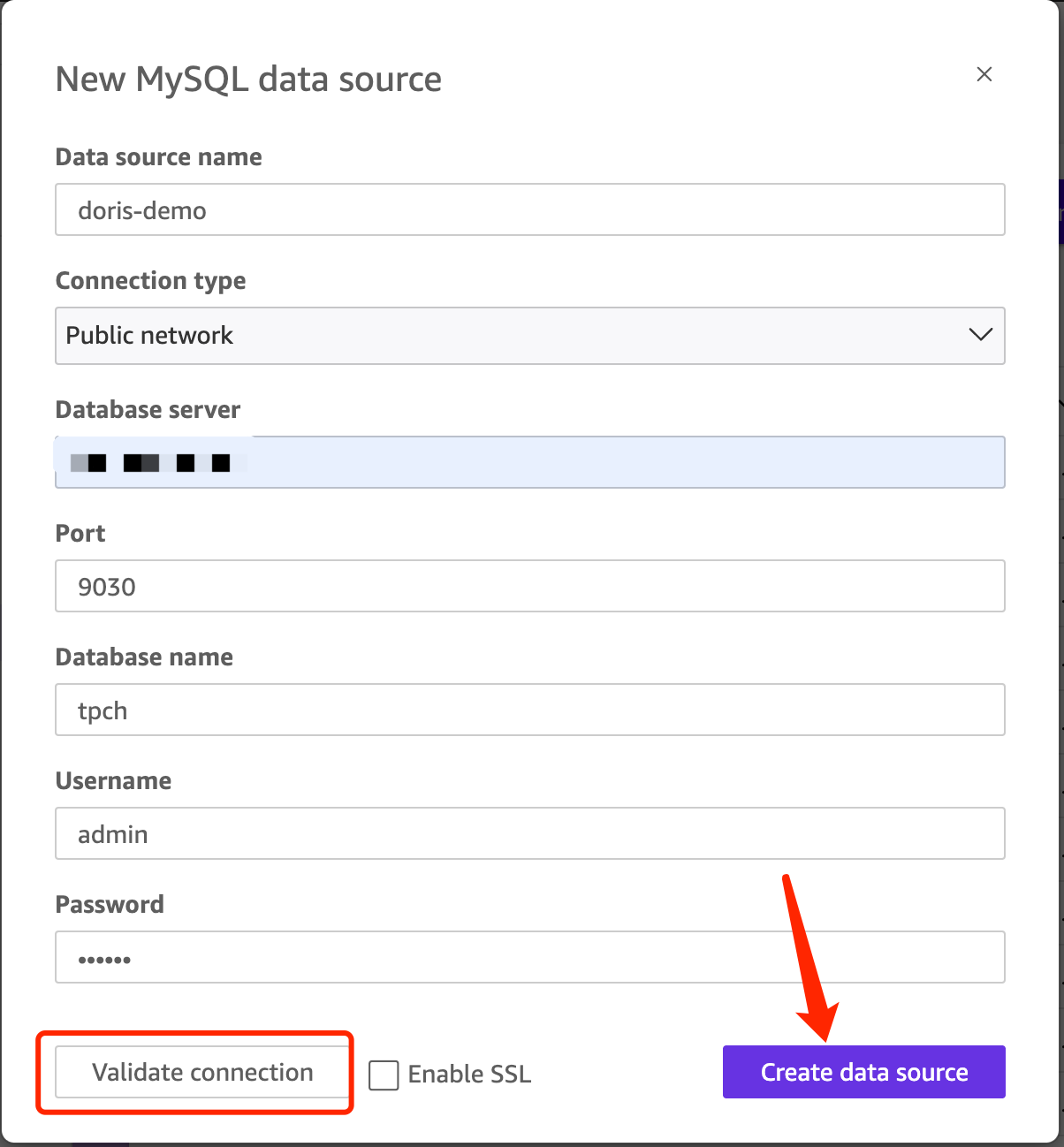

接続の詳細を指定します。MySQL インターフェースポートはデフォルトで 9030 ですが、FE の query_port 設定によって異なる場合があることに注意してください。

configuration

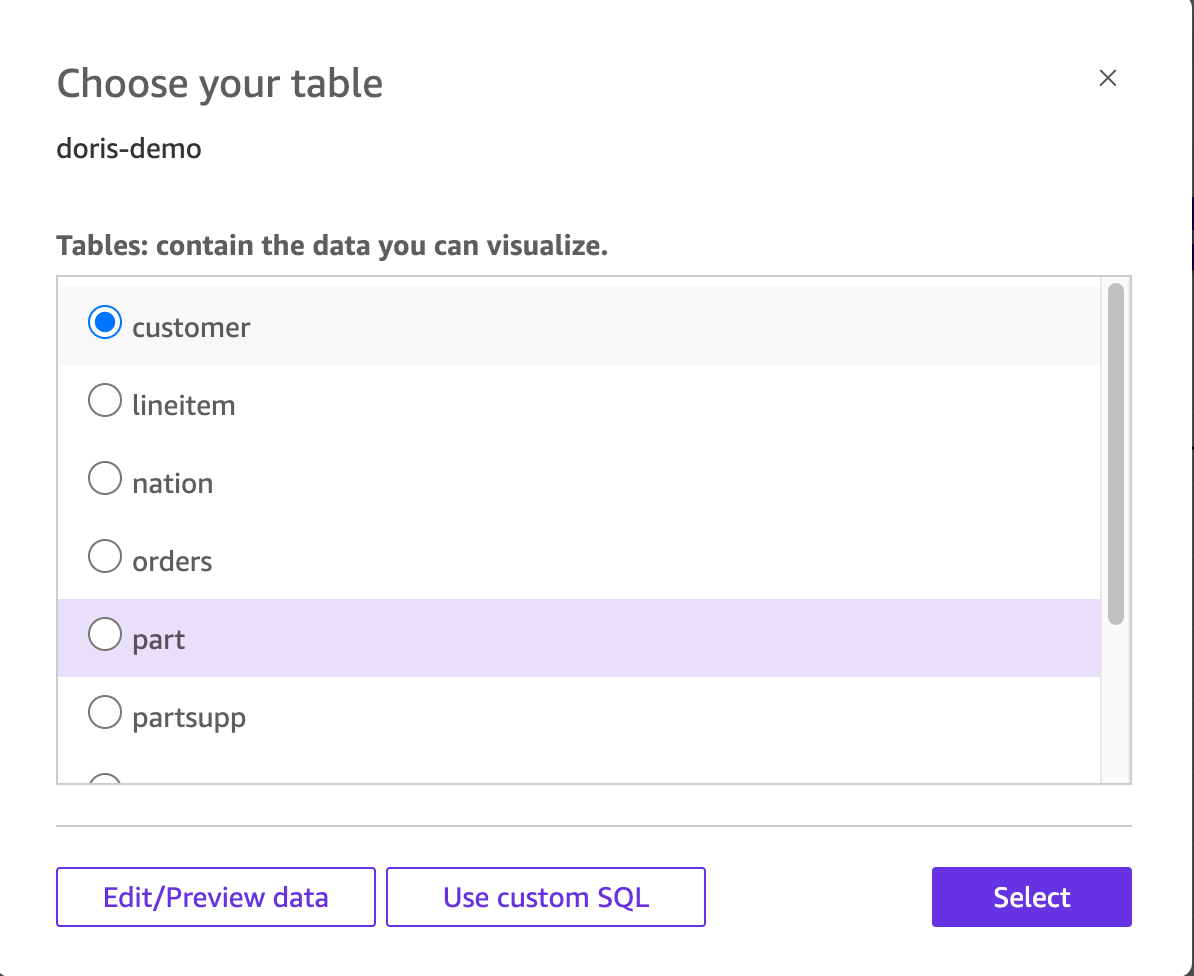

これで、リストからTableを選択できます：

table

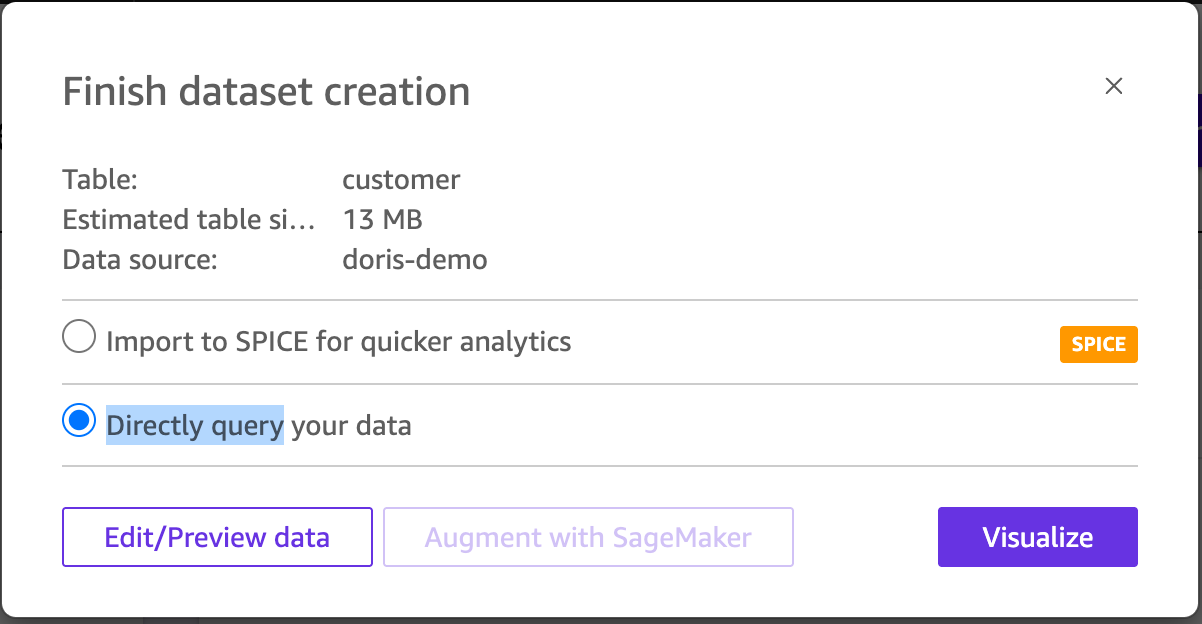

「Directly query」モードを選択することをお勧めします：

Directly query

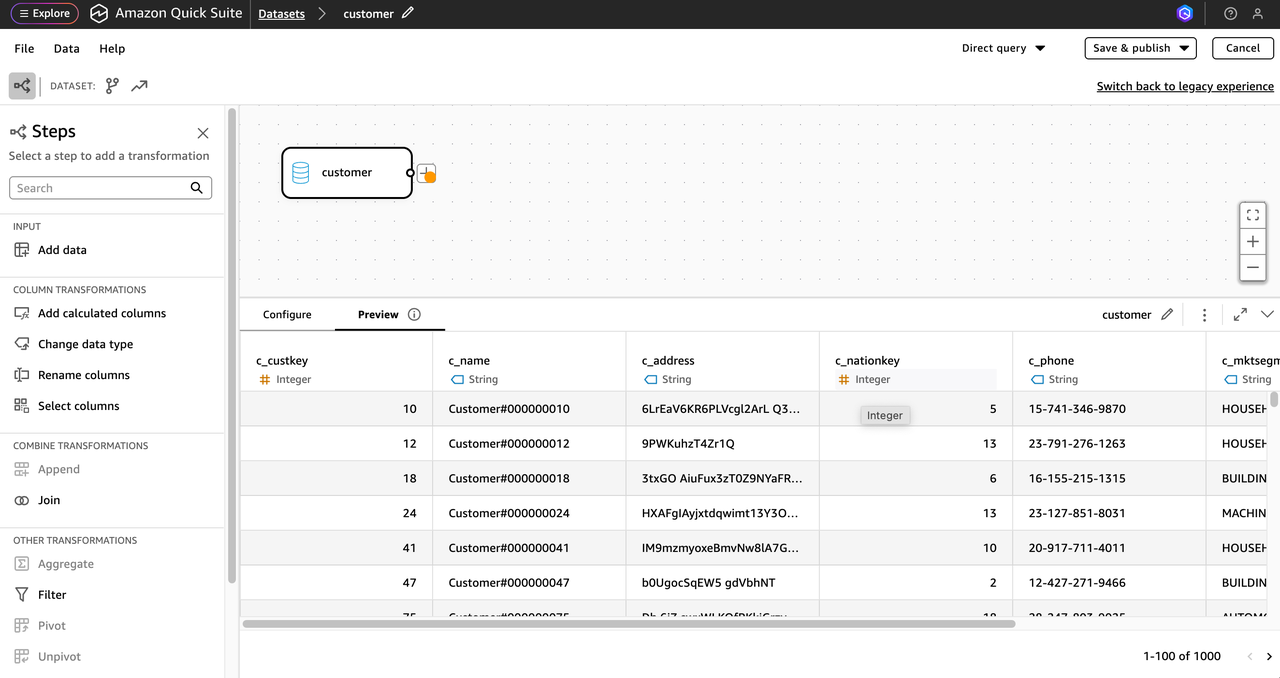

さらに、「Edit/Preview data」をクリックすることで、内部Table構造を表示したり、カスタム SQL を調整したりできます。ここでデータセットを調整できます：

dataset

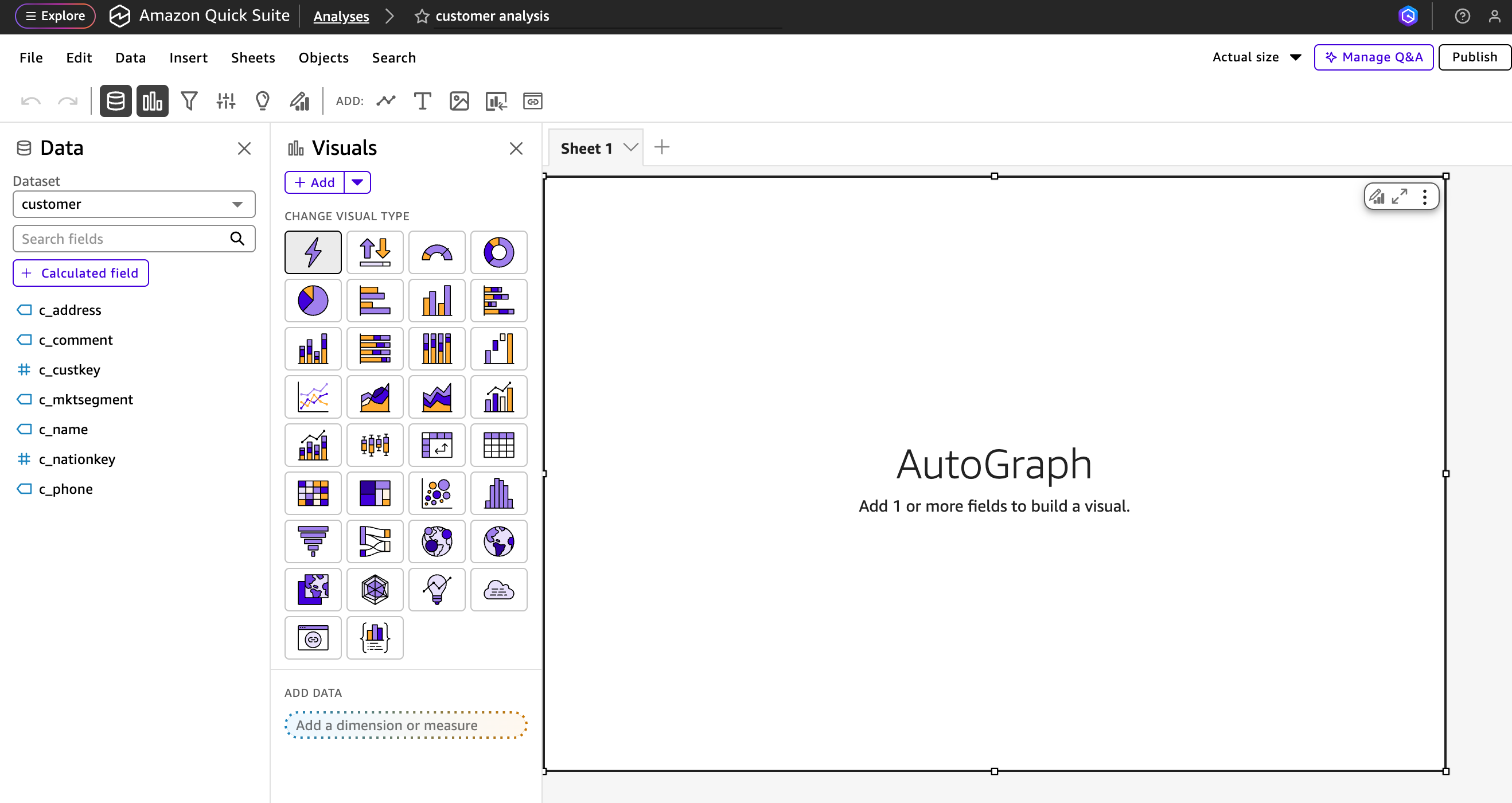

これで、データセットを公開して新しい可視化を作成できます！

visualizations

QuickSight での可視化の構築​

データソースとして TPC-H データを選択しました。Doris TPC-H データソースの構築手順については、このドキュメント を参照してください。

QuickSight で Doris データソースを設定したので、データを可視化してみましょう...

Doris の複数Table結合シナリオでの優れたパフォーマンスのため、このシナリオに基づいたダッシュボードの設計を選択しました。異なる国の異なるステータスでの注文統計を知る必要があるとします。この要件に従ってダッシュボードを構築します。

  1. 上記の手順で作成したデータソースに、以下のTableを Dataset として追加します。
  • customer
  • nation
  • orders

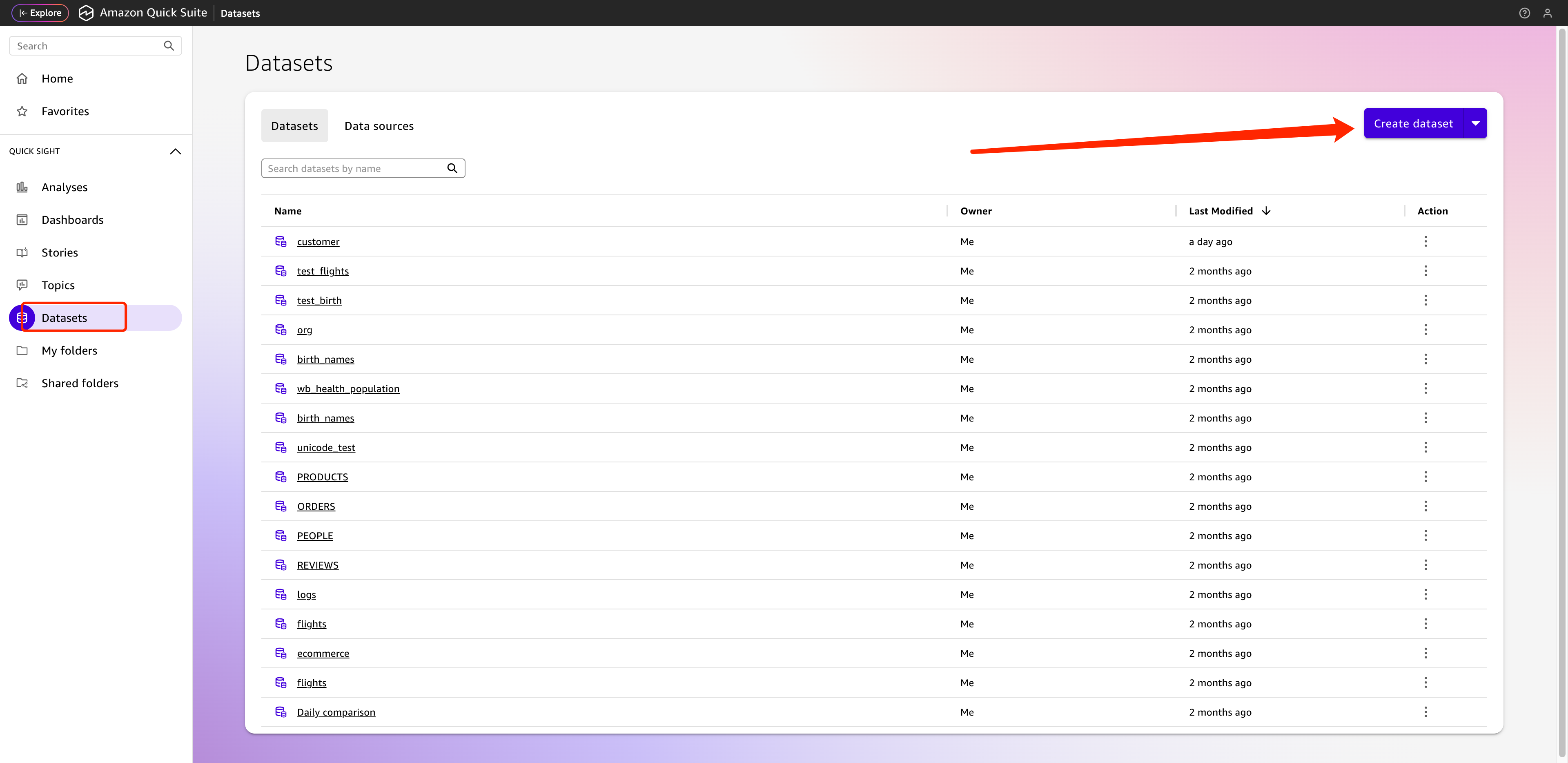

  1. 「Create Dataset」をクリックします

Create Dataset

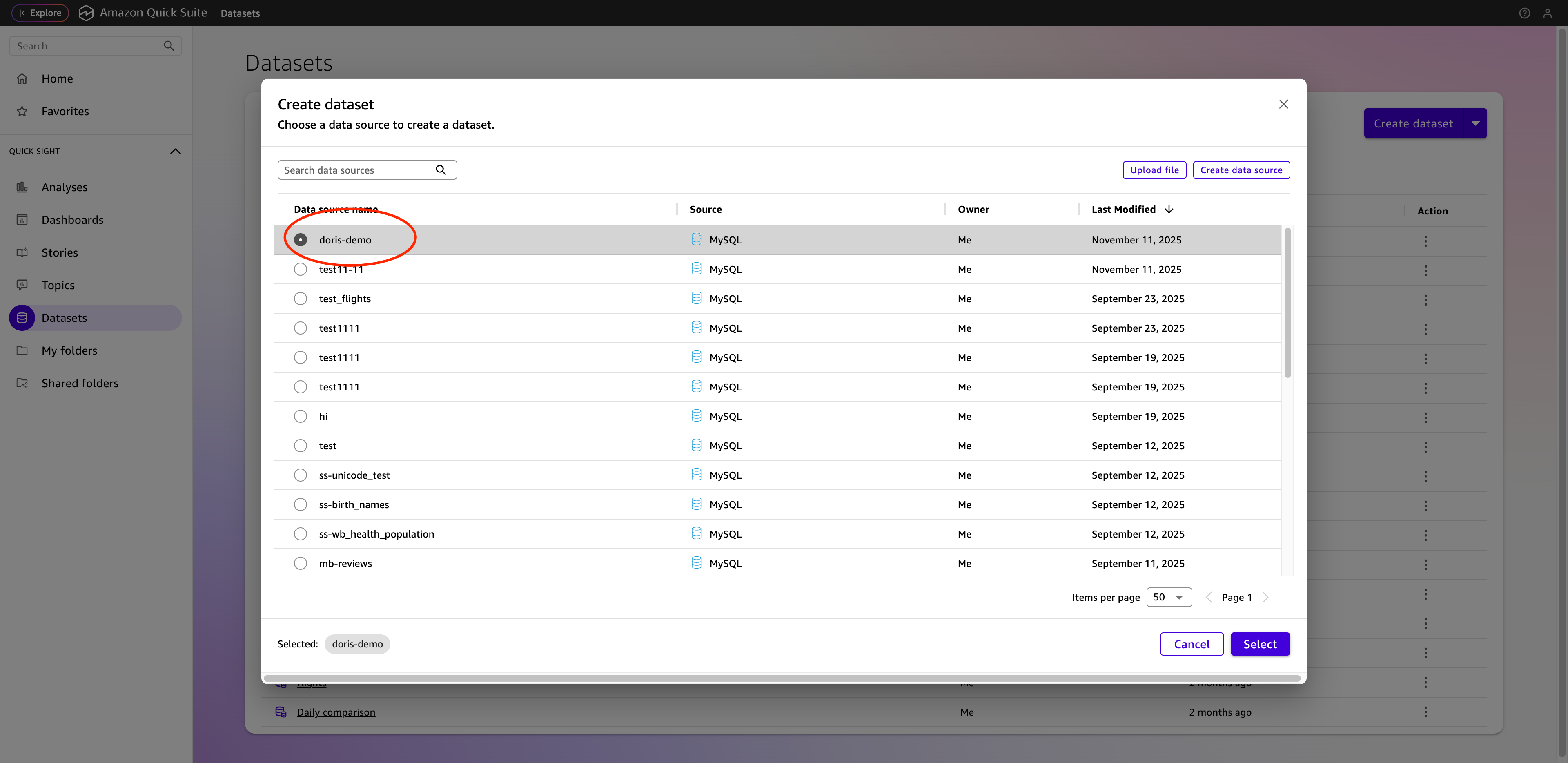

  1. 上記の手順で作成したデータソースを選択します

Select datasource

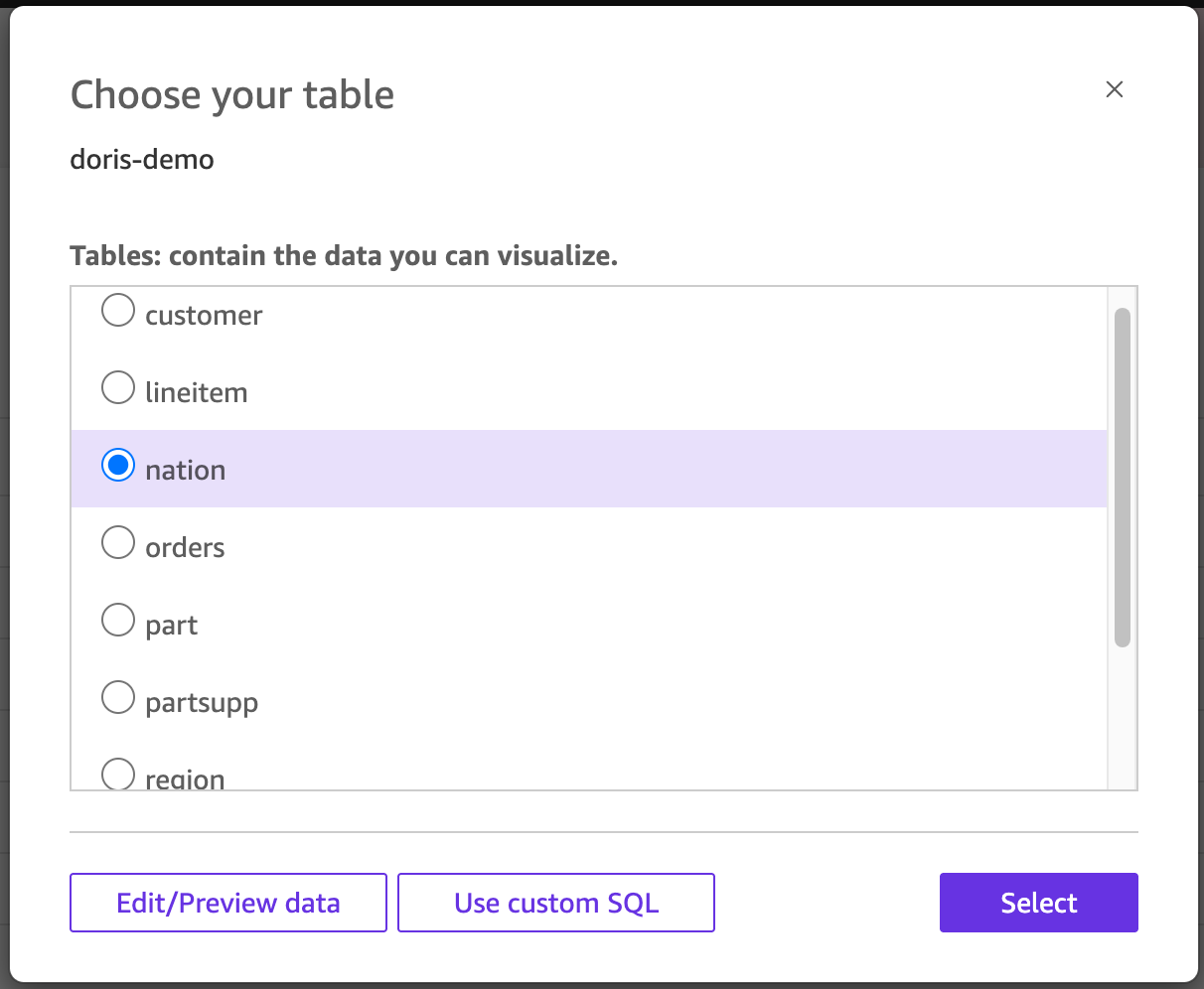

  1. 必要なTableを選択します

select tables

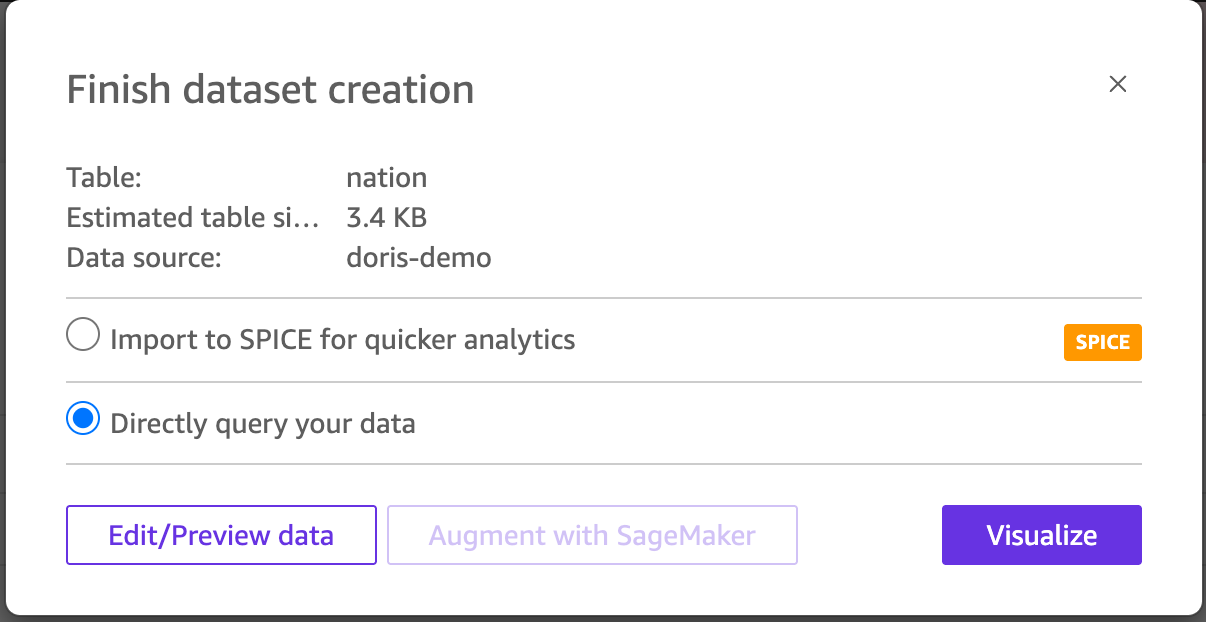

Directly Query mode を選択します

Directly Query mode

「Visualize」をクリックしてデータソースを作成します。これらの手順に従って、他のTableのデータソースも作成してください。

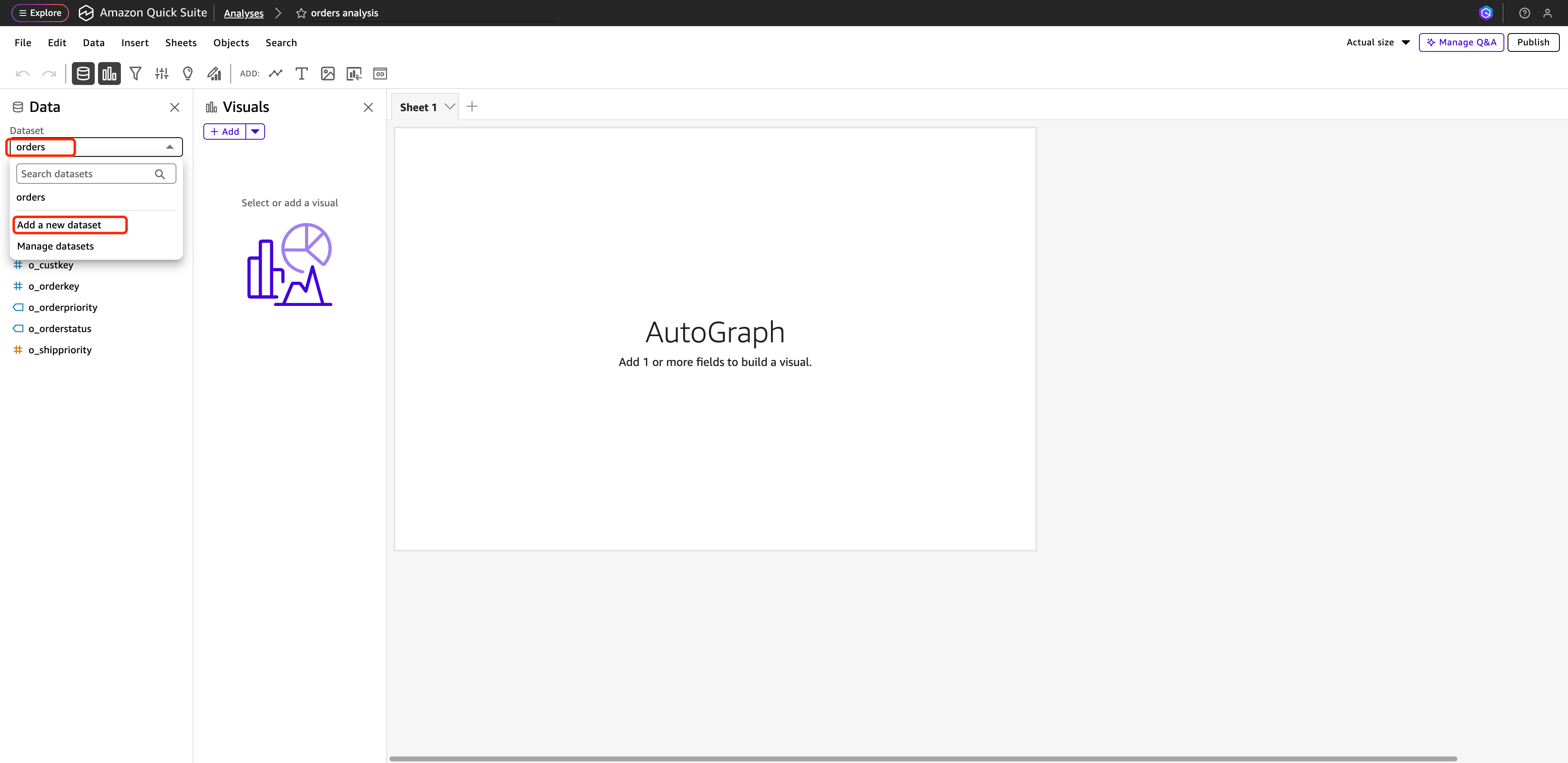

  1. ダッシュボード作成ワークベンチに入り、現在の Dataset ドロップダウンメニューをクリックして、Add New Dataset を選択します。

workbench

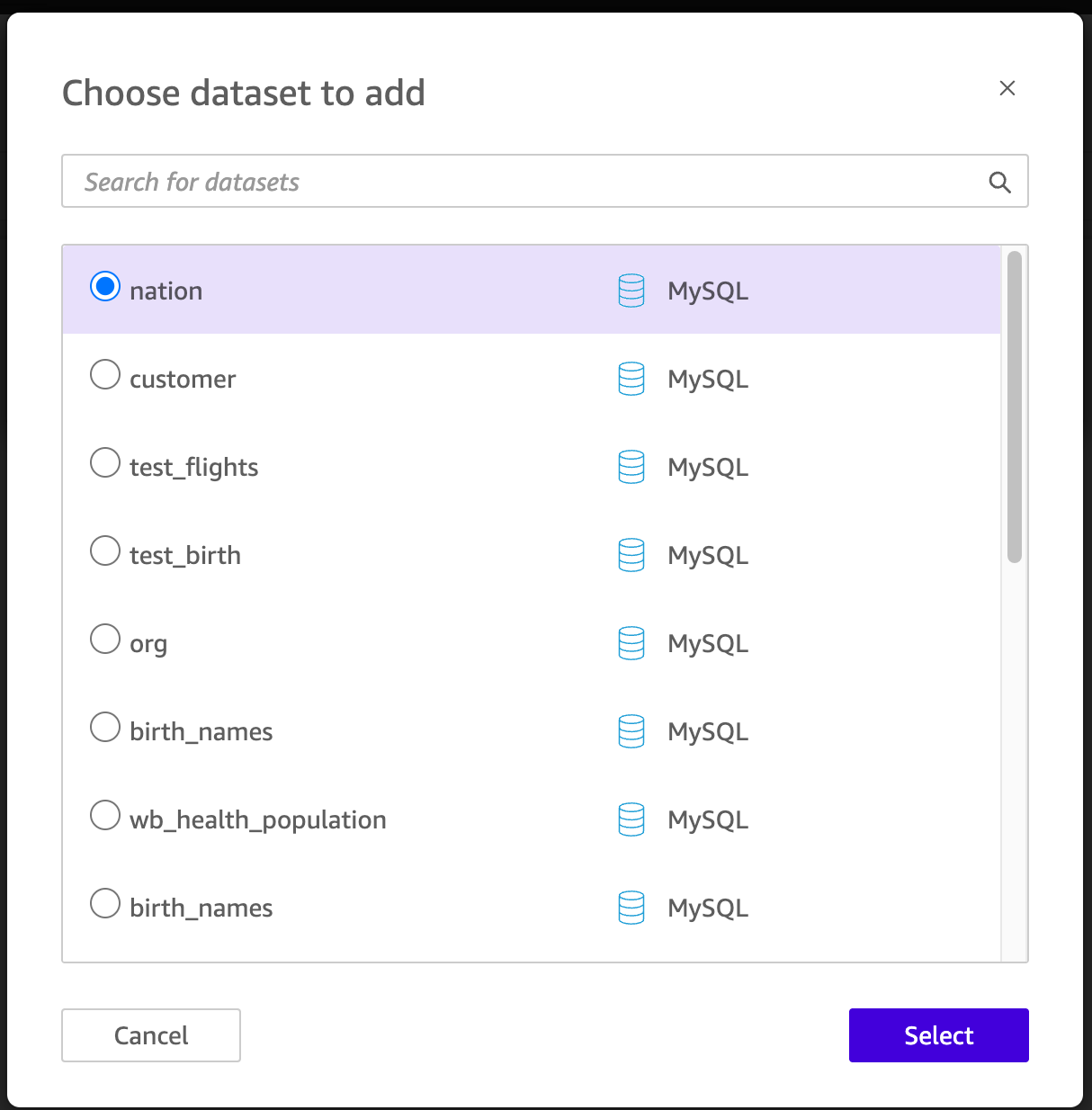

  1. すべてのデータセットを順番に選択し、Select をクリックして、ダッシュボードに追加します。

sequence

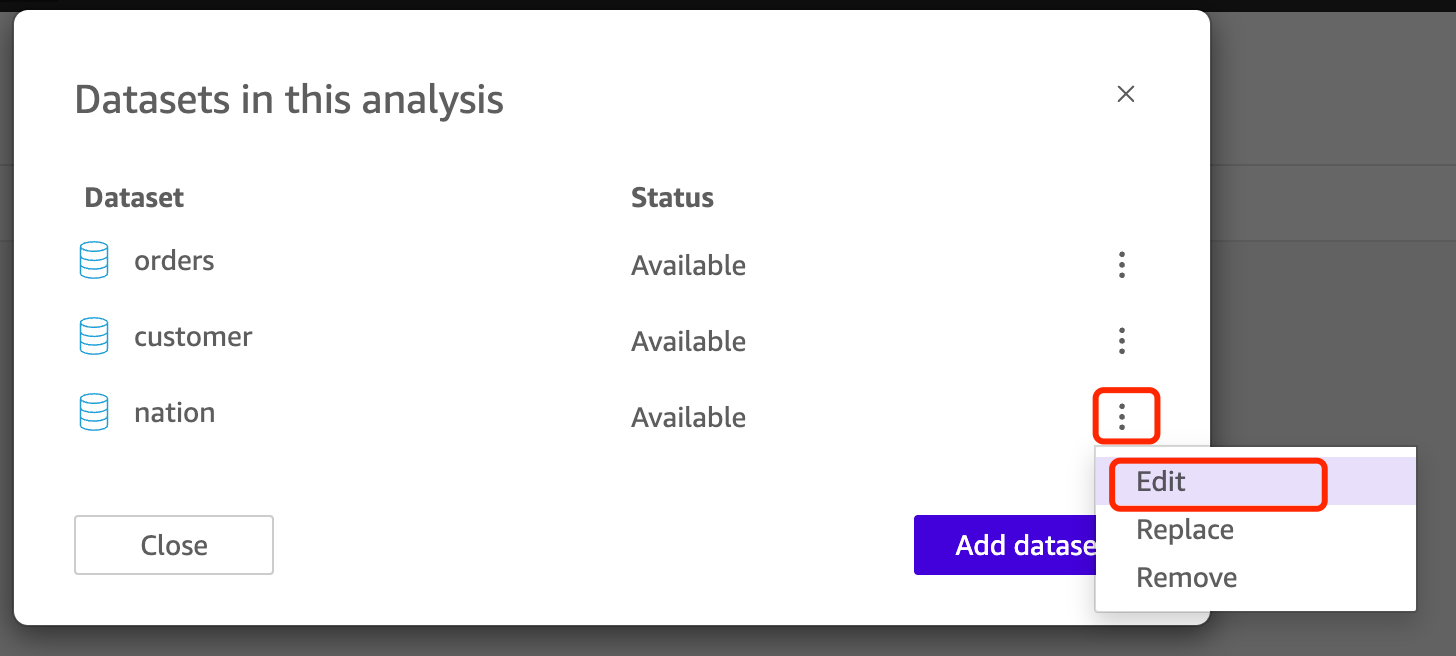

  1. 完了後、nation の操作インターフェースをクリックしてデータセット編集インターフェースに入ります。データセットで列結合を実行します。

joins1

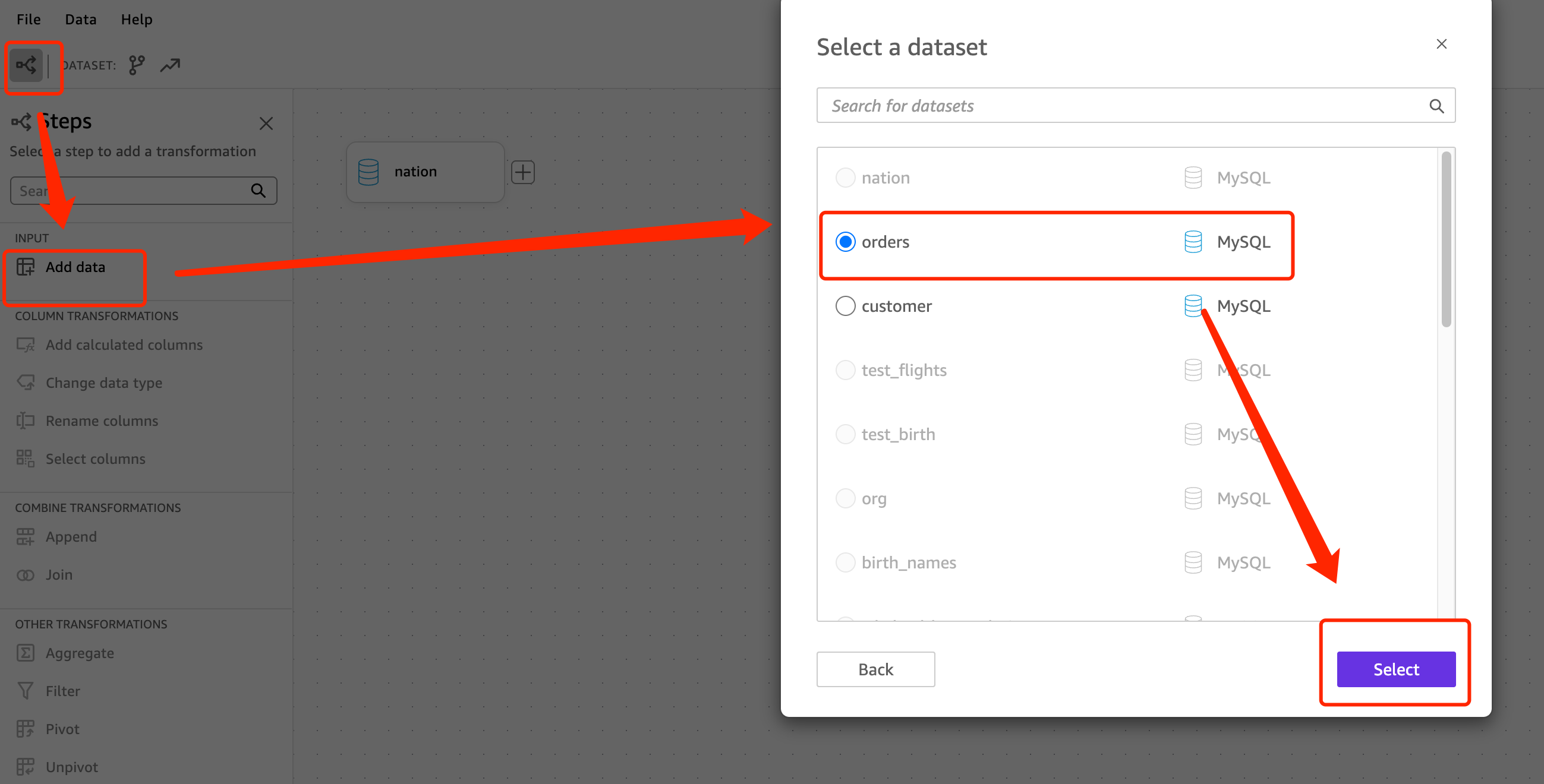

  1. 図に示すように、Add data をクリックしてデータソースを追加します。

joins2

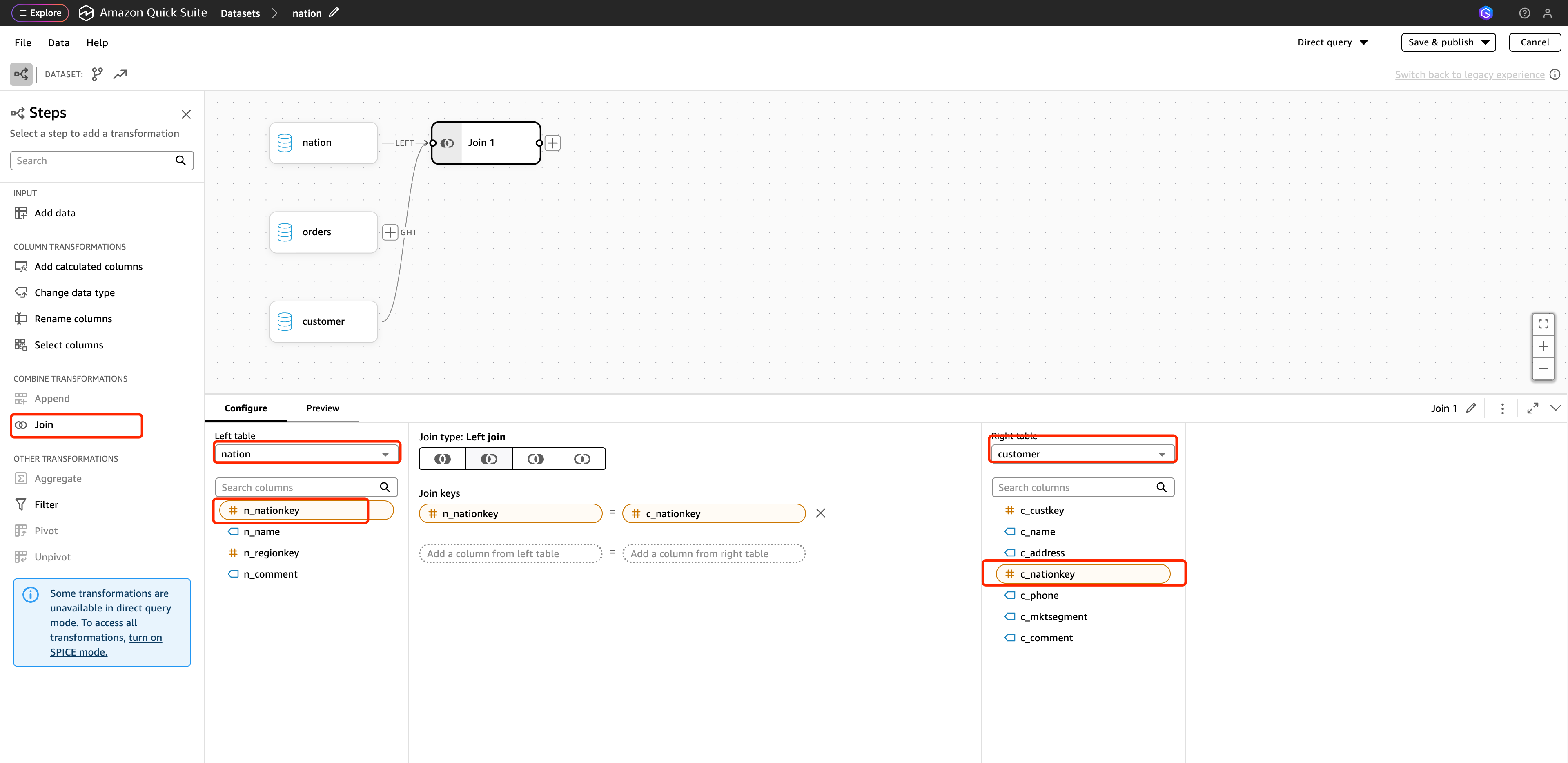

  1. 3つのTableを追加した後、結合を実行します。結合関係は以下の通りです：
    • customer：c_nationkey -- nation：n_nationkey
    • customer：c_custkey -- orders：o_custkey

joins3

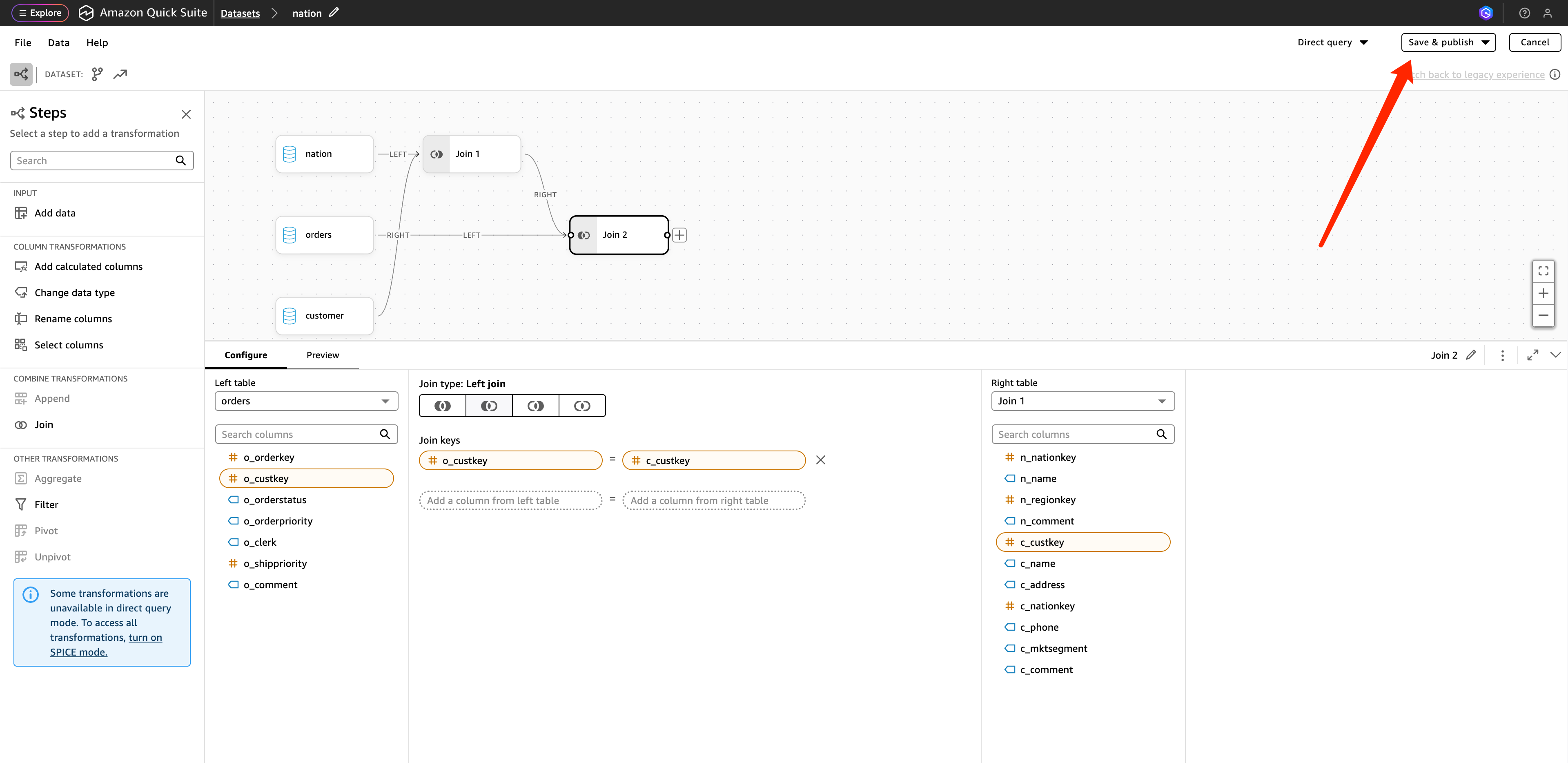

  1. 結合が完了したら、右上の Save & Publish をクリックして公開します。

publish

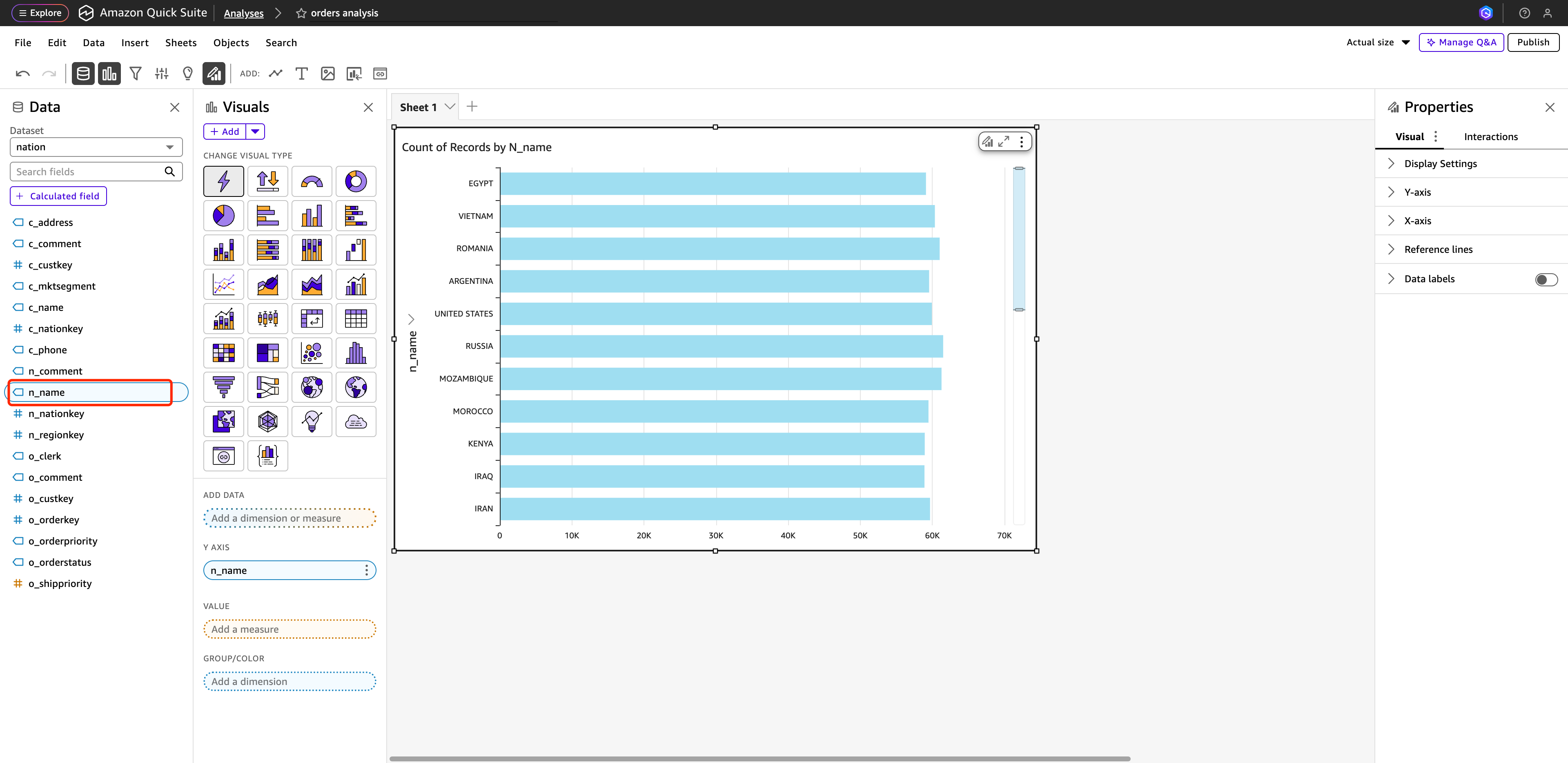

  1. 3つのデータソースを追加した Analyses インターフェースに戻り、n_name をクリックして国名別の注文総数を表示します。

build1

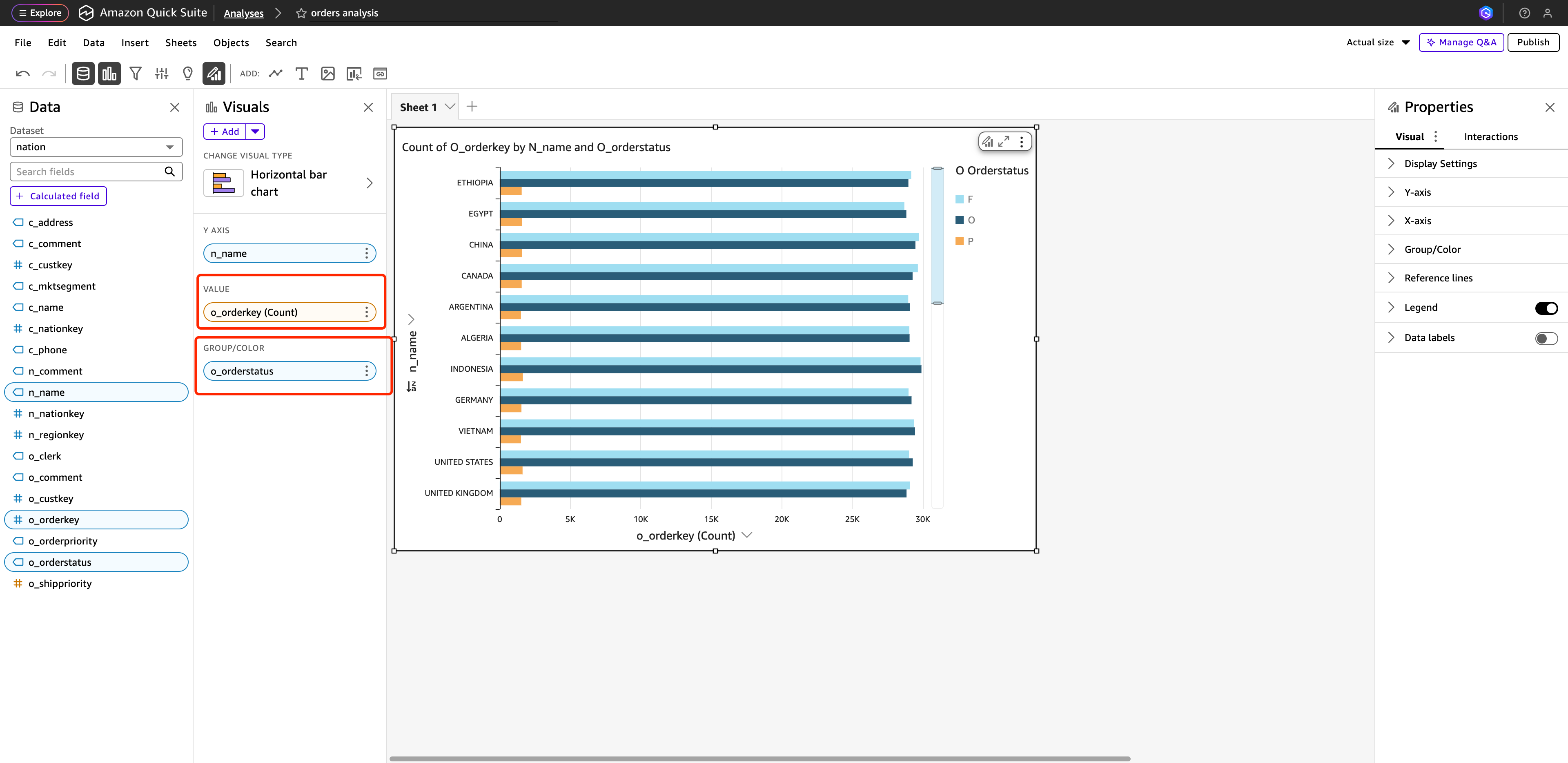

  1. VALUE をクリックして o_orderkey を選択し、GROUP/COLOR をクリックして o_orderstatus を選択すると、要求されたダッシュボードが得られます。

build2

  1. 右上の Publish をクリックしてダッシュボードの公開を完了します。

これで、QuickSight が Apache Doris に正常に接続され、データ分析と可視化ダッシュボードの作成が実装されました。
