Join
JOINとは
リレーショナルデータベースでは、データは複数のTableに分散されており、これらのTableは特定の関係によって相互接続されています。SQL JOIN操作により、ユーザーはこれらの関係に基づいて異なるTableを組み合わせ、より完全な結果セットを作成できます。
DorisでサポートされているJOINタイプ
-
INNER JOIN: JOIN条件に基づいて左Tableの各行を右Tableのすべての行と比較し、両Tableから一致する行を返します。詳細については、SELECTのJOINクエリの構文定義を参照してください。
-
LEFT JOIN: INNER JOINの結果セットに加えて、左Tableの行が右Tableに一致するものがない場合、左Tableのすべての行が返され、右Tableの対応する列はNULLとして表示されます。
-
RIGHT JOIN: LEFT JOINの逆で、右Tableの行が左Tableに一致するものがない場合、右Tableのすべての行が返され、左Tableの対応する列はNULLとして表示されます。
-
FULL JOIN: INNER JOINの結果セットに加えて、両Tableのすべての行を返し、一致しない部分はNULLで埋められます。
-
CROSS JOIN: JOIN条件を持たず、2つのTableの直積を返します。左Tableの各行が右Tableの各行と組み合わされます。
-
LEFT SEMI JOIN: JOIN条件に基づいて左Tableの各行を右Tableのすべての行と比較します。一致するものが存在する場合、左Tableの対応する行が返されます。
-
RIGHT SEMI JOIN: LEFT SEMI JOINの逆で、右Tableの各行を左Tableのすべての行と比較し、一致するものが存在する場合に右Tableの対応する行を返します。
-
LEFT ANTI JOIN: JOIN条件に基づいて左Tableの各行を右Tableのすべての行と比較します。一致するものがない場合、左Tableの対応する行が返されます。
-
RIGHT ANTI JOIN: LEFT ANTI JOINの逆で、右Tableの各行を左Tableのすべての行と比較し、一致しない右Tableの行を返します。
-
NULL AWARE LEFT ANTI JOIN: LEFT ANTI JOINと似ていますが、マッチング列がNULLの左Tableの行を無視します。
DorisにおけるJOINの実装
Dorisは、JOINの2つの実装方法をサポートしています：Hash JoinとNested Loop Joinです。
- Hash Join: 等価JOIN列に基づいて右TableにハッシュTableを構築し、左TableのデータをこのハッシュTableを通してストリーミングしてJOIN計算を行います。この方法は等価JOIN条件が適用可能な場合に限定されます。
- Nested Loop Join: この方法は2つのネストしたループを使用し、左Tableによって駆動されて左Tableの各行を反復し、JOIN条件に基づいて右Tableのすべての行と比較します。Hash Joinが処理できないGREATER THANやLESS THANの比較、または直積を必要とするケースなど、すべてのJOINシナリオに適用可能です。ただし、Hash Joinと比較して、Nested Loop Joinはパフォーマンスが劣る場合があります。
DorisにおけるHash Joinの実装
分散MPPデータベースとして、Apache DorisはHash Joinプロセス中にJOIN結果の正確性を保証するためのデータシャッフリングを必要とします。以下にいくつかのデータシャッフリング方法を示します：

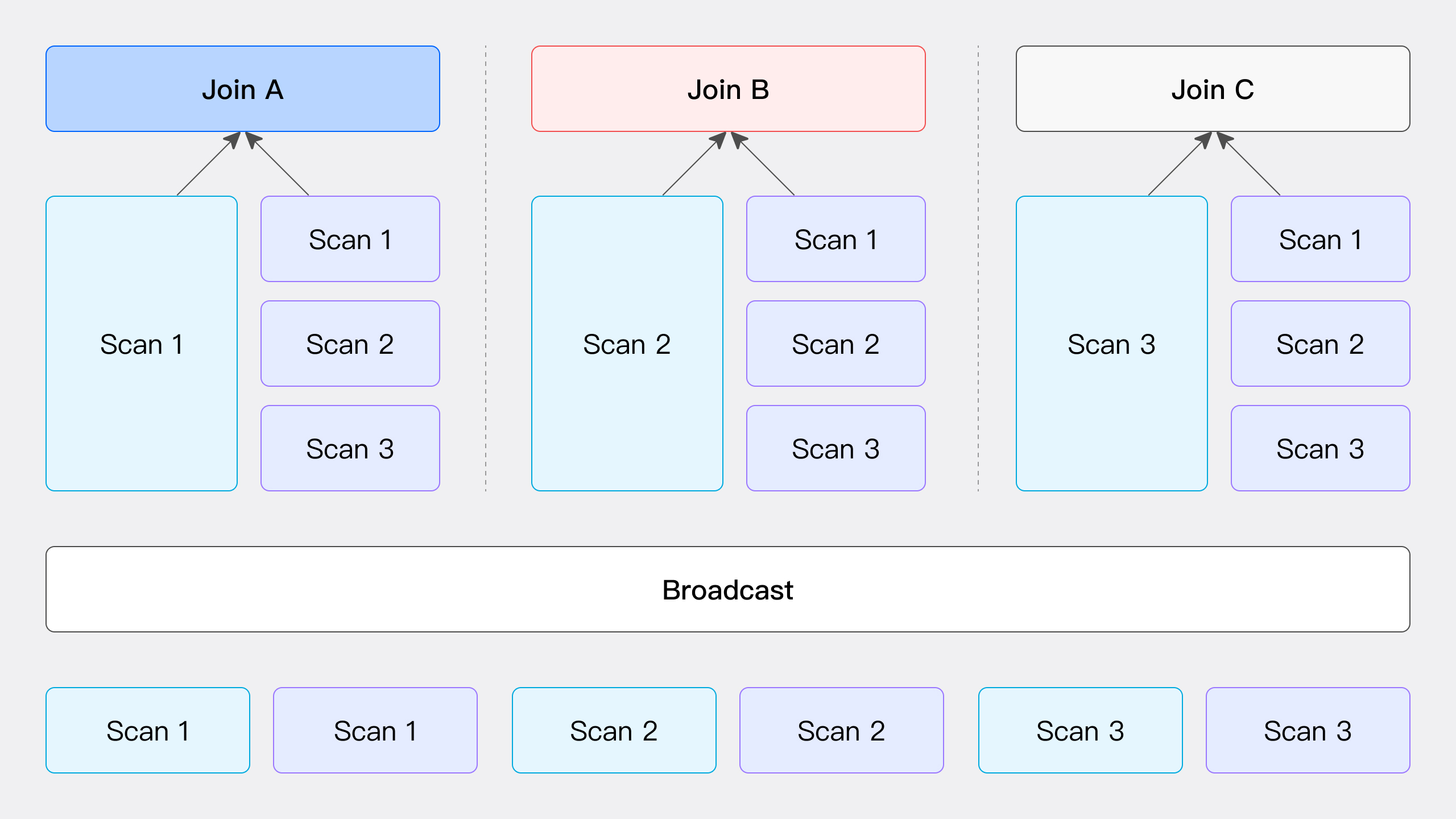

Broadcast Join 図に示すように、Broadcast Joinプロセスでは、右Tableのすべてのデータを、左Tableのデータをスキャンするノードを含む、JOIN計算に参加するすべてのノードに送信し、左Tableのデータは移動しません。このプロセスでは、各ノードが右Tableデータの完全なコピー（総量T(R)）を受信し、すべてのノードがJOIN操作を実行するために必要なデータを持つことを保証します。
この方法は様々なシナリオに適用可能ですが、RIGHT OUTER、RIGHT ANTI、RIGHT SEMIタイプのHash Joinには適用できません。ネットワークオーバーヘッドは、JOINノード数Nに右Tableのデータ量T(R)を乗じた値として計算されます。

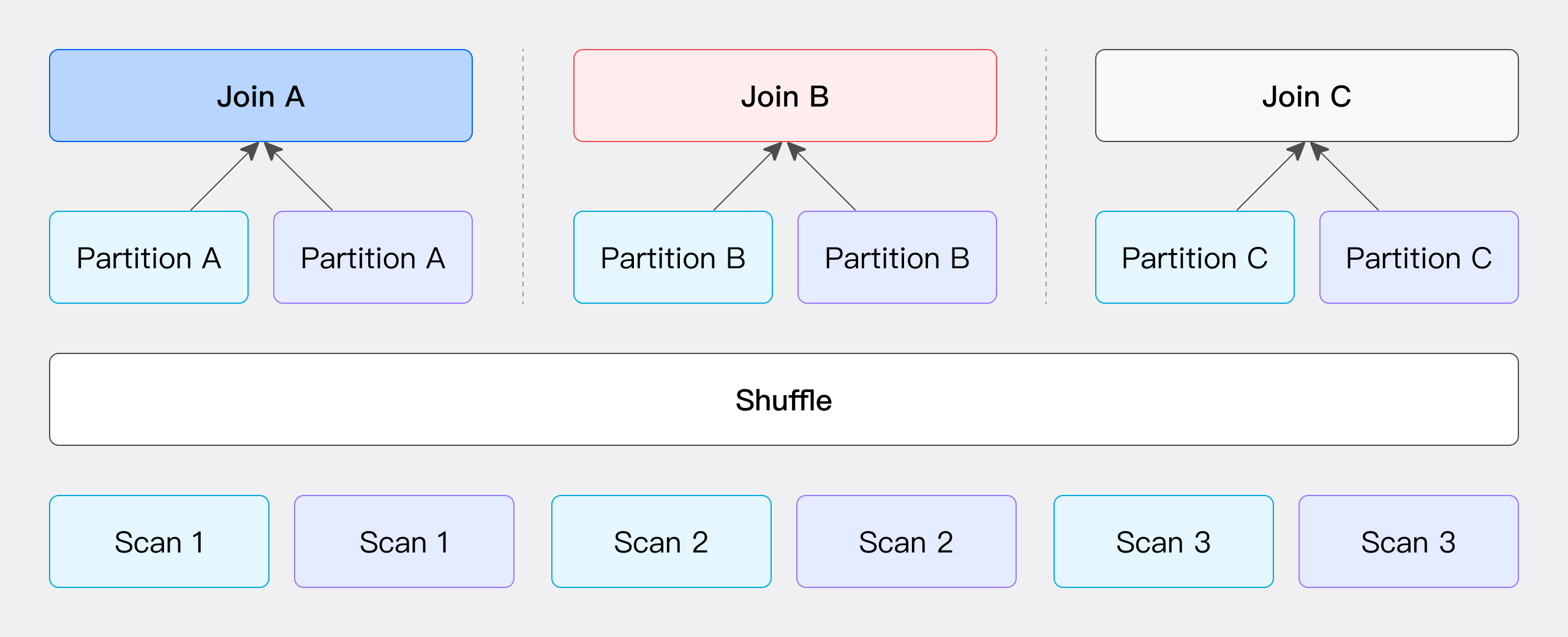

パーティション Shuffle Join
この方法は、JOIN条件に基づいてハッシュ値を計算し、バケット化を実行します。具体的には、左Tableと右Tableの両方のデータが、JOIN条件から計算されたハッシュ値に従って分割され、これらの分割されたデータセットが対応するパーティションノードに送信されます（図に示すとおり）。
この方法のネットワークオーバーヘッドには主に2つの部分があります：左TableのデータT(S)の転送コストと右TableのデータT(R)の転送コストです。この方法は、データバケット化を実行するためにJOIN条件に依存するため、Hash Join操作のみをサポートします。

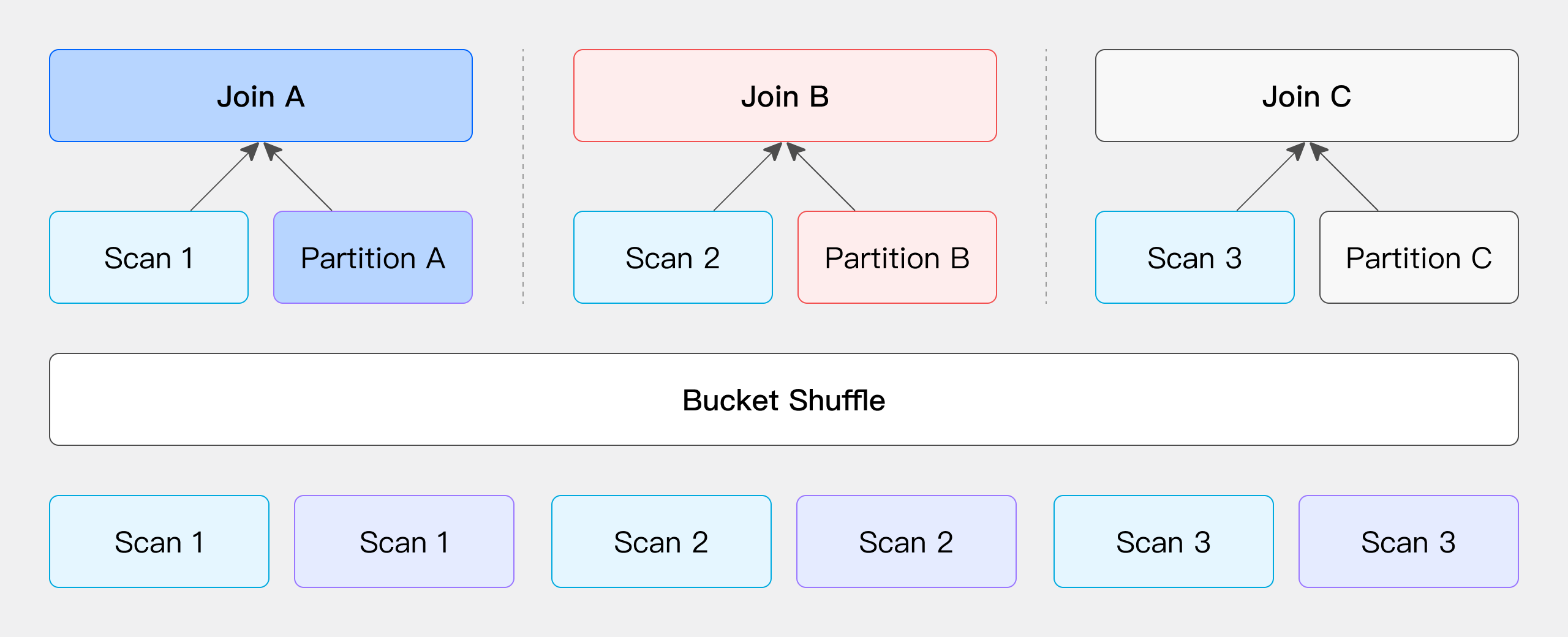

バケット Shuffle Join
JOIN条件に左Tableのバケット列が含まれている場合、左Tableのデータ位置は変更されず、右TableのデータがJOINのために左Tableのノードに配布され、ネットワークオーバーヘッドが削減されます。
JOIN操作に関与するTableの一方のデータが、JOIN条件列に従ってすでにハッシュ分散されている場合、ユーザーはこの側のデータ位置を変更せずに保持し、同じJOIN条件列とハッシュ分散に基づいて他方のデータを配布することを選択できます。（ここでの「Table」という用語は、物理的に保存されたTableだけでなく、SQLクエリ内の任意の演算子の出力結果も指します。ユーザーは、左Tableまたは右Tableのデータ位置を変更せずに保持し、他方のTableのみを移動・配布することを柔軟に選択できます。）
例えば、Dorisの物理Tableの場合、Tableデータはハッシュ計算を通じてバケット化された方法で保存されるため、ユーザーはこの機能を直接活用してJOIN操作のデータシャッフルプロセスを最適化できます。JOINが必要な2つのTableがあり、JOIN列が左Tableのバケット列である場合を想定してください。この場合、左Tableのデータを移動する必要はなく、左Tableのバケット情報に基づいて右Tableのデータを適切な場所に配布してJOIN計算を完了するだけで済みます。
このプロセスの主なネットワークオーバーヘッドは、T(R)として表される右Tableのデータの移動から生じます。

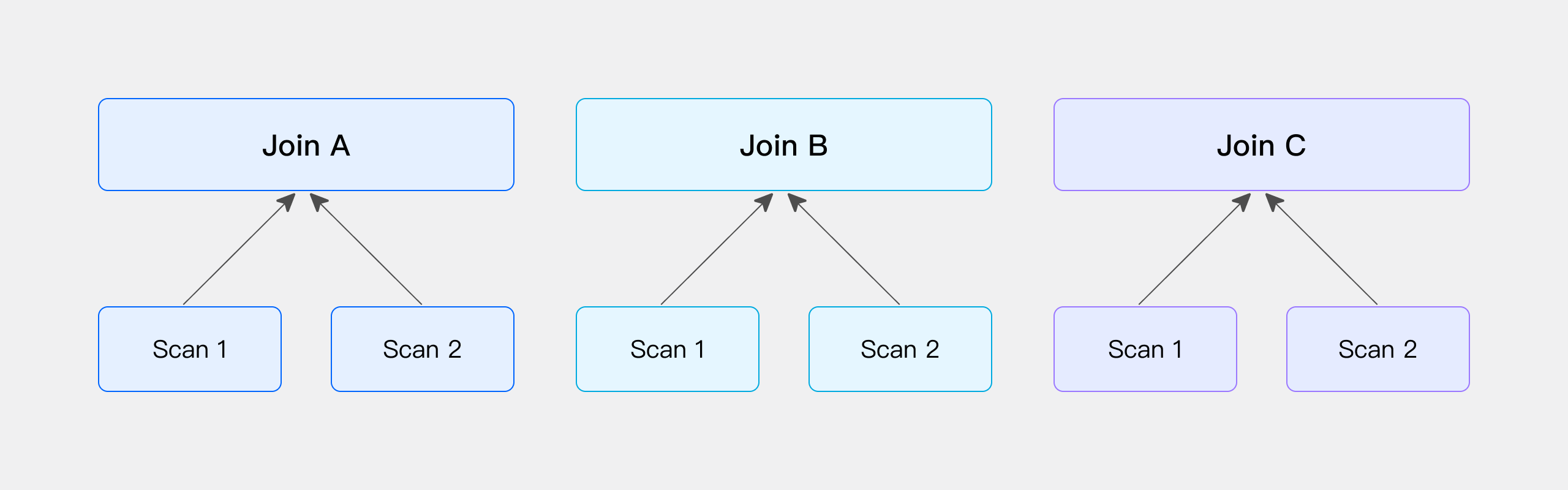

Colocate Join
バケット Shuffle Joinと同様に、Joinに関与する両TableがJoin条件列に従ってすでにHashによって分散されている場合、Shuffleプロセスをスキップし、ローカルデータでJoin計算を直接実行できます。これは物理Tableで例示できます：
DorisでDISTRIBUTED BY HASHの仕様でTableを作成する際、システムはデータインポート中にHash分散キーに基づいてデータを分散します。両TableのHash分散キーがJoin条件列と一致する場合、これら2つのTableのデータはJoin要件に従ってすでに事前分散されていると言えるため、追加のShuffle操作が不要になります。したがって、実際のクエリ中に、これら2つのTableでJoin計算を直接実行できます。
データを直接スキャンした後にJoinが実行されるシナリオでは、Table作成時に特定の条件を満たす必要があります。2つの物理Table間のColocate Joinに関する後続の制限事項を参照してください。
バケット Shuffle Join VS Colocate Join
前述のとおり、バケット Shuffle JoinとColocate Joinの両方において、参加Tableの分散が特定の条件を満たしている限り、join操作を実行できます（ここでの「Table」という用語は、SQLクエリ演算子からの任意の出力を指します）。
次に、2つのTablet1とt2を使用し、関連するSQLの例とともに、汎用化されたBucket Shuffle JoinとColocate Joinについてより詳細な説明を提供します。まず、両TableのTable作成文は以下のとおりです：
create table t1
(
c1 bigint,
c2 bigint
)
DISTRIBUTED BY HASH(c1) BUCKETS 3
PROPERTIES ("replication_num" = "1");
create table t2
(
c1 bigint,
c2 bigint
)
DISTRIBUTED BY HASH(c1) BUCKETS 3
PROPERTIES ("replication_num" = "1");
バケット Shuffle Joinの例
以下の例では、Tablet1とt2の両方がGROUP BY演算子によって処理され、新しいTableが生成されています（この時点で、txTableはc1によってハッシュ分散され、tyTableはc2によってハッシュ分散されています）。その後のJOIN条件はtx.c1 = ty.c2であり、これはBucket Shuffle Joinの条件を完全に満たしています。
explain select *
from
(
-- The t1 table is hash-distributed by c1, and after the GROUP BY operator, it still maintains the hash distribution by c1.
select c1 as c1, sum(c2) as c2
from t1
group by c1
) tx
join
(
-- The t2 table is hash-distributed by c1, but after the GROUP BY operator, the data is redistributed to be hash-distributed by c2.
select c2 as c2, sum(c1) as c1
from t2
group by c2
) ty
on tx.c1 = ty.c2;
以下のExplain execution planから、Hash Joinノード7の左側の子ノードが集約ノード6であり、右側の子ノードがExchangeノード4であることが確認できます。これは、左側の子ノードのデータが集約後に同じ場所に残る一方で、右側の子ノードのデータは後続のHash Join操作を実行するために、バケット Shuffle方式を使用して左側の子ノードが存在するノードに配布されることを示しています。
+------------------------------------------------------------+
| Explain String(Nereids Planner) |
+------------------------------------------------------------+
| PLAN FRAGMENT 0 |
| OUTPUT EXPRS: |
| c1[#18] |
| c2[#19] |
| c2[#20] |
| c1[#21] |
| PARTITION: HASH_PARTITIONED: c1[#8] |
| |
| HAS_COLO_PLAN_NODE: true |
| |
| VRESULT SINK |
| MYSQL_PROTOCAL |
| |
| 7:VHASH JOIN(364) |
| | join op: INNER JOIN(BUCKET_SHUFFLE)[] |
| | equal join conjunct: (c1[#12] = c2[#6]) |
| | cardinality=10 |
| | vec output tuple id: 8 |
| | output tuple id: 8 |
| | vIntermediate tuple ids: 7 |
| | hash output slot ids: 6 7 12 13 |
| | final projections: c1[#14], c2[#15], c2[#16], c1[#17] |
| | final project output tuple id: 8 |
| | distribute expr lists: c1[#12] |
| | distribute expr lists: c2[#6] |
| | |
| |----4:VEXCHANGE |
| | offset: 0 |
| | distribute expr lists: c2[#6] |
| | |
| 6:VAGGREGATE (update finalize)(342) |
| | output: sum(c2[#9])[#11] |
| | group by: c1[#8] |
| | sortByGroupKey:false |
| | cardinality=10 |
| | final projections: c1[#10], c2[#11] |
| | final project output tuple id: 6 |
| | distribute expr lists: c1[#8] |
| | |
| 5:VOlapScanNode(339) |
| TABLE: tt.t1(t1), PREAGGREGATION: ON |
| partitions=1/1 (t1) |
| tablets=1/1, tabletList=491188 |
| cardinality=21, avgRowSize=0.0, numNodes=1 |
| pushAggOp=NONE |
| |
| PLAN FRAGMENT 1 |
| |
| PARTITION: HASH_PARTITIONED: c2[#2] |
| |
| HAS_COLO_PLAN_NODE: true |
| |
| STREAM DATA SINK |
| EXCHANGE ID: 04 |
| BUCKET_SHFFULE_HASH_PARTITIONED: c2[#6] |
| |
| 3:VAGGREGATE (merge finalize)(355) |
| | output: sum(partial_sum(c1)[#3])[#5] |
| | group by: c2[#2] |
| | sortByGroupKey:false |
| | cardinality=5 |
| | final projections: c2[#4], c1[#5] |
| | final project output tuple id: 3 |
| | distribute expr lists: c2[#2] |
| | |
| 2:VEXCHANGE |
| offset: 0 |
| distribute expr lists: |
| |
| PLAN FRAGMENT 2 |
| |
| PARTITION: HASH_PARTITIONED: c1[#0] |
| |
| HAS_COLO_PLAN_NODE: false |
| |
| STREAM DATA SINK |
| EXCHANGE ID: 02 |
| HASH_PARTITIONED: c2[#2] |
| |
| 1:VAGGREGATE (update serialize)(349) |
| | STREAMING |
| | output: partial_sum(c1[#0])[#3] |
| | group by: c2[#1] |
| | sortByGroupKey:false |
| | cardinality=5 |
| | distribute expr lists: c1[#0] |
| | |
| 0:VOlapScanNode(346) |
| TABLE: tt.t2(t2), PREAGGREGATION: ON |
| partitions=1/1 (t2) |
| tablets=1/1, tabletList=491198 |
| cardinality=10, avgRowSize=0.0, numNodes=1 |
| pushAggOp=NONE |
| |
| |
| Statistics |
| planed with unknown column statistics |
+------------------------------------------------------------+
97 rows in set (0.01 sec)
Colocate Joinの例
以下の例では、Tablet1とt2の両方がGROUP BY演算子によって処理され、新しいTableが生成されています（この時点で、txとtyはどちらもc2によってハッシュ分散されています）。その後のJOIN条件はtx.c2 = ty.c2であり、これはColocate Joinの条件を完全に満たしています。
explain select *
from
(
-- The t1 table is initially hash-distributed by c1, but after the GROUP BY operator, the data distribution changes to be hash-distributed by c2.
select c2 as c2, sum(c1) as c1
from t1
group by c2
) tx
join
(
-- The t2 table is initially hash-distributed by c1, but after the GROUP BY operator, the data distribution changes to be hash-distributed by c2.
select c2 as c2, sum(c1) as c1
from t2
group by c2
) ty
on tx.c2 = ty.c2;
以下のExplain実行計画の結果から、Hash Joinノード8の左側の子ノードが集約ノード7であり、右側の子ノードが集約ノード3であることがわかります。Exchangeノードは存在しません。これは、左右両方の子ノードからの集約されたデータが元の場所に残っていることを示しており、データ移動の必要性を排除し、後続のHash Join操作を直接ローカルで実行できることを意味します。
+------------------------------------------------------------+
| Explain String(Nereids Planner) |
+------------------------------------------------------------+
| PLAN FRAGMENT 0 |
| OUTPUT EXPRS: |
| c2[#20] |
| c1[#21] |
| c2[#22] |
| c1[#23] |
| PARTITION: HASH_PARTITIONED: c2[#10] |
| |
| HAS_COLO_PLAN_NODE: true |
| |
| VRESULT SINK |
| MYSQL_PROTOCAL |
| |
| 8:VHASH JOIN(373) |
| | join op: INNER JOIN(PARTITIONED)[] |
| | equal join conjunct: (c2[#14] = c2[#6]) |
| | cardinality=10 |
| | vec output tuple id: 9 |
| | output tuple id: 9 |
| | vIntermediate tuple ids: 8 |
| | hash output slot ids: 6 7 14 15 |
| | final projections: c2[#16], c1[#17], c2[#18], c1[#19] |
| | final project output tuple id: 9 |
| | distribute expr lists: c2[#14] |
| | distribute expr lists: c2[#6] |
| | |
| |----3:VAGGREGATE (merge finalize)(367) |
| | | output: sum(partial_sum(c1)[#3])[#5] |
| | | group by: c2[#2] |
| | | sortByGroupKey:false |
| | | cardinality=5 |
| | | final projections: c2[#4], c1[#5] |
| | | final project output tuple id: 3 |
| | | distribute expr lists: c2[#2] |
| | | |
| | 2:VEXCHANGE |
| | offset: 0 |
| | distribute expr lists: |
| | |
| 7:VAGGREGATE (merge finalize)(354) |
| | output: sum(partial_sum(c1)[#11])[#13] |
| | group by: c2[#10] |
| | sortByGroupKey:false |
| | cardinality=10 |
| | final projections: c2[#12], c1[#13] |
| | final project output tuple id: 7 |
| | distribute expr lists: c2[#10] |
| | |
| 6:VEXCHANGE |
| offset: 0 |
| distribute expr lists: |
| |
| PLAN FRAGMENT 1 |
| |
| PARTITION: HASH_PARTITIONED: c1[#8] |
| |
| HAS_COLO_PLAN_NODE: false |
| |
| STREAM DATA SINK |
| EXCHANGE ID: 06 |
| HASH_PARTITIONED: c2[#10] |
| |
| 5:VAGGREGATE (update serialize)(348) |
| | STREAMING |
| | output: partial_sum(c1[#8])[#11] |
| | group by: c2[#9] |
| | sortByGroupKey:false |
| | cardinality=10 |
| | distribute expr lists: c1[#8] |
| | |
| 4:VOlapScanNode(345) |
| TABLE: tt.t1(t1), PREAGGREGATION: ON |
| partitions=1/1 (t1) |
| tablets=1/1, tabletList=491188 |
| cardinality=21, avgRowSize=0.0, numNodes=1 |
| pushAggOp=NONE |
| |
| PLAN FRAGMENT 2 |
| |
| PARTITION: HASH_PARTITIONED: c1[#0] |
| |
| HAS_COLO_PLAN_NODE: false |
| |
| STREAM DATA SINK |
| EXCHANGE ID: 02 |
| HASH_PARTITIONED: c2[#2] |
| |
| 1:VAGGREGATE (update serialize)(361) |
| | STREAMING |
| | output: partial_sum(c1[#0])[#3] |
| | group by: c2[#1] |
| | sortByGroupKey:false |
| | cardinality=5 |
| | distribute expr lists: c1[#0] |
| | |
| 0:VOlapScanNode(358) |
| TABLE: tt.t2(t2), PREAGGREGATION: ON |
| partitions=1/1 (t2) |
| tablets=1/1, tabletList=491198 |
| cardinality=10, avgRowSize=0.0, numNodes=1 |
| pushAggOp=NONE |
| |
| |
| Statistics |
| planed with unknown column statistics |
+------------------------------------------------------------+
105 rows in set (0.06 sec)
4つのshuffleメソッドの比較
| Shuffle Methods | Network Overhead | Physical Operator | Applicable Scenarios |
|---|---|---|---|
| Broadcast | N * T(R) | Hash Join /Nest Loop Join | General |
| Shuffle | T(S) + T(R) | Hash Join | General |
| バケット Shuffle | T(R) | Hash Join | JOIN condition includes the left table's bucketed column, with the left table being single-partitioned. |
| Colocate | 0 | Hash Join | JOIN condition includes the left table's bucketed column, and both tables belong to the same Colocate Group. |
N: Join計算に参加するインスタンス数
T(Relation): リレーション内のタプル数
4つのShuffleメソッドの柔軟性は順次減少し、データ分散に対する要件は次第に厳しくなります。ほとんどの場合、データ分散に対する要件が高くなるにつれて、Join計算のパフォーマンスは段階的に向上する傾向があります。重要な点は、Tableのバケット数が少ない場合、バケット ShuffleやColocate Joinは並列性の低下によりパフォーマンスが低下し、Shuffle Joinよりも性能が劣る可能性があることです。これは、Shuffle操作がより効果的にデータ分散のバランスを取り、後続の処理でより高い並列性を提供できるためです。
FAQ
バケット Shuffle JoinとColocate Joinは、適用時にデータ分散とJOIN条件に関して特定の制限があります。以下では、これらの各JOINメソッドの具体的な制約について詳しく説明します。
バケット Shuffle Joinの制限
2つの物理Tableを直接スキャンしてBucket Shuffle Joinを実行する場合、以下の条件を満たす必要があります：
-
等価結合条件: バケット Shuffle Joinは、JOIN条件が等価性に基づくシナリオにのみ適用可能です。これは、データ分散を決定するためにハッシュ計算に依存するためです。
-
等価条件にバケットカラムを含む: 等価JOIN条件には、両方のTableのバケットカラムを含める必要があります。左Tableのバケットカラムが等価JOIN条件として使用される場合、バケット Shuffle Joinとして計画される可能性が高くなります。
-
Tableタイプの制限: バケット Shuffle Joinは、DorisのネイティブOLAPTableにのみ適用可能です。ODBC、MySQL、ESなどの外部Tableの場合、左Tableとして使用される際にBucket Shuffle Joinは効果的ではありません。
-
単一パーティション要件: パーティション化されたTableの場合、パーティション間でデータ分散が異なる可能性があるため、バケット Shuffle Joinは左Tableが単一パーティションの場合にのみ効果が保証されます。したがって、SQLを実行する際は、可能な限り
WHERE条件を使用してパーティションプルーニング戦略を有効にすることが推奨されます。
Colocate Joinの制限
2つの物理Tableを直接スキャンする場合、Colocate JoinはBucket Shuffle Joinと比較してより厳しい制限があります。バケット Shuffle Joinのすべての条件を満たすことに加えて、以下の要件も満たす必要があります：
-
bucket columnのタイプと数が同じ: バケットカラムのタイプが一致するだけでなく、バケット数も同じである必要があり、データ分散の一貫性を確保します。
-
Colocation Groupの明示的な指定: Colocation Groupを明示的に指定する必要があり、同じColocation Group内のTableのみがColocate Joinに参加できます。
-
レプリカ修復またはバランシング中の不安定状態: レプリカ修復やバランシングなどの操作中、Colocation Groupは不安定状態になる場合があります。この場合、Colocate Joinは通常のJoin操作に格下げされます。
